SHJY.5117.5353.CONSLD (伸縮滑軌) 15-60kg（Pair）

SHJY.5117.5353.CONSLD (伸縮滑軌) 15-60kg（Pair） 重型四節隱藏餐桌滑軌（200%行程）

 SHJY.5117.5322為一款冷軋成型的全展重型三節滑軌, 行程可達到200%，具備節省預算的價位，性價比高。可通用在大多數一般用途, 經常被運用在戰斗車輛、機械自動化設備、金融設備、工具箱、電柜、工具箱柜、醫療食品器械、房車、商用車輛及救護車特種輛的抽屜系統。

具備標準53mm x38mm截面規格, 滑軌長度從250mm (12") 到 1200mm (48"), 載重能力介于 15kg/對 （33lbs）到 60kg/對 (132lbs)之間?；壉粶y試到50,000循環。

冷軋成型的滑軌適合應用在像是車內收納和收納架的靜態載重環境。如應用牽涉到震動與沖擊環境, 我們建議采用實心結構的SHJY滑軌系列。

  本款滑軌內外板帶有系統孔來彈性配合柜體安裝孔位?；壍陌惭b孔位, 長度及載重皆標注在型錄中?；壉砻驽冧\, 內部結構建置有緩沖檔塊, 鋼珠材質為冷軋鋼。

載重能力為滑軌安裝在受力主軸之下計算(非平躺安裝)。 滑軌成對出售 (左&右)。

  SHJY.5117.5322各尺寸皆有庫存, 大量采購請洽詢業務。

規格細節

安裝間隙: 38mm
高度: 53mm
閉合長度: 250mm-1200mm
延展長度: 500mm-2400mm
最大載重: 15-60 kg/pair
滑軌節數: 4節/不帶鎖定/內軌不可折
延展程度: over/200%
材質: Cold rolled steel Q235
抗震動性: 8

規格圖

適合應用于:

  • 金融 – 自動提款機 – ATM
  • 國防 – 軍機 – 艦艇 – 戰斗車輛
  • 消防 – 抽屜 – 托盤系統
  • 餐車 – 收納 & 滑動抽屜
  • 家具 – 建筑 & 滑動組件
  • 機臺制造 – 特殊操作機臺
  • 汽車廠 – 機臺

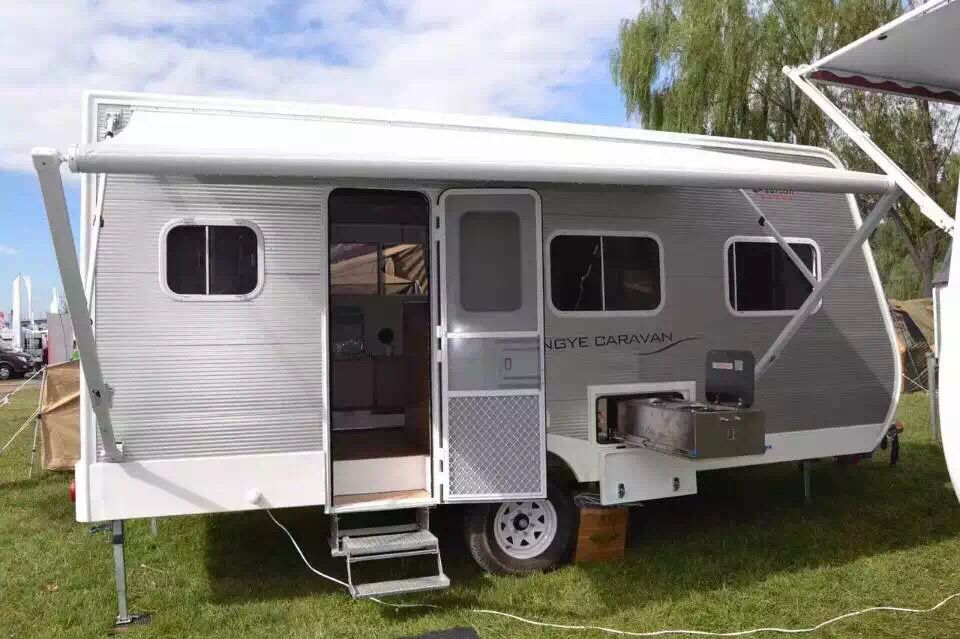

  • 露營車 – 收納 & 滑動抽屜
  • 特種車輛 – 商用車 & 救護車
  • 火車 – 蓄電池箱 – 車門 – 座椅

下載權限

您必須注冊或登入以下載CAD及其他技術資料。

機臺制造

特殊操作機臺的伸縮取物機械及護欄。透過精密制造而成的 Saibo系列 能夠提供機械長久的壽命。

概括

機臺圍欄, 貨物搬運, 其他特殊機械。

在工業應用, 堅固及穩定是零件的關鍵要素。當零件被整合進自動化設備, 零件滑移的精準度將會至關重要。我們的工業滑軌多半表現小于閉合長度1%的變形量, 我們的客戶因為產品的強度和高耐用度而長期信任Sliding Systems。

我們的產品范圍也包括自動對齊高精度滾輪軌道。

我們的設計團隊具備能力與您的工程團隊共事, 并供應合適產品款式。

金融設備

點鈔機, 銀行內家具及其他電子設備

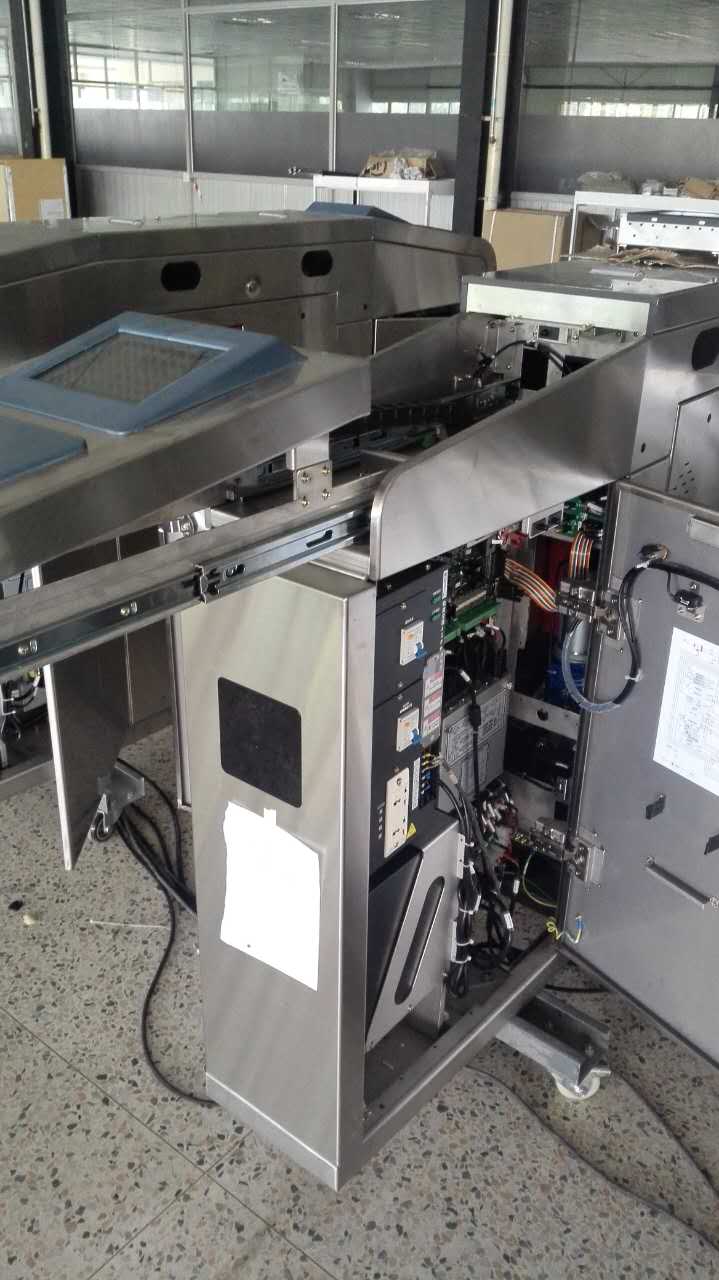

取款機 (ATM)

安裝于ATM內部現金盒及設備上的滑軌, 以利ATM補鈔或維修等用途。

銀行內收納柜

銀行內部收納柜需要滑順, 穩固, 耐用的抽屜系統來收納笨重的硬幣, 錢袋。

適合應用于需要高荷重滑門的環境

如需了解我們?nèi)绾文軒椭鷳肔GV導軌在高荷重滑門，請聯系我們 info@gsfslides.com

安全護欄

Saibo緊湊型線性滑軌適合應用于安全護欄系統，像是滑動閘門或可延展的圍欄系統。

如需了解我們?nèi)绾文軒椭鷳肧aibo滑軌在護欄系統，請聯系我們 info@gsfslides.com

工業收納

貨架抽屜和客制化收納系統

博物館收納

當針對設計存放大型不規則型狀的工件或展示品的收納設備時，吉士孚廣泛的產品范圍將供應您無法取代的優勢。我們在某些不尋常的大型儲物應用和對環境較為敏感的收納設備具豐富經驗，歡迎您與我們聯系并取用我們龐大的產品范圍。

正確的選擇滑軌規格可以確保最大限度的利用收納和展示空間，并能安全有效的在需要時輕易取出。

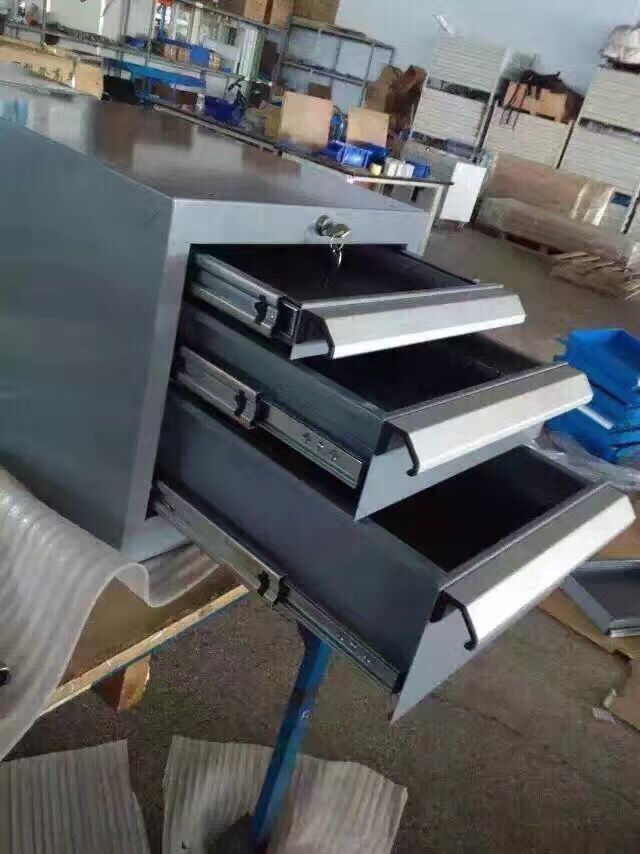

工作空間收納

吉士孚供應了廣泛且標準化的產品，備有庫存且大部分適合應用于工作臺、工具收納、組裝和操作站。這些產品可以不受最小訂購量或金額限制購買。

滑動系統

Saibo硬化伸縮滑軌適合應用于交通運輸領域，我們已經正在供應的應用包括車門系統、電池收納、天窗系統。

如需得知我們?nèi)绾问褂肧aibo滑軌結和座椅系統請與我們聯系 info@gsfslides.com

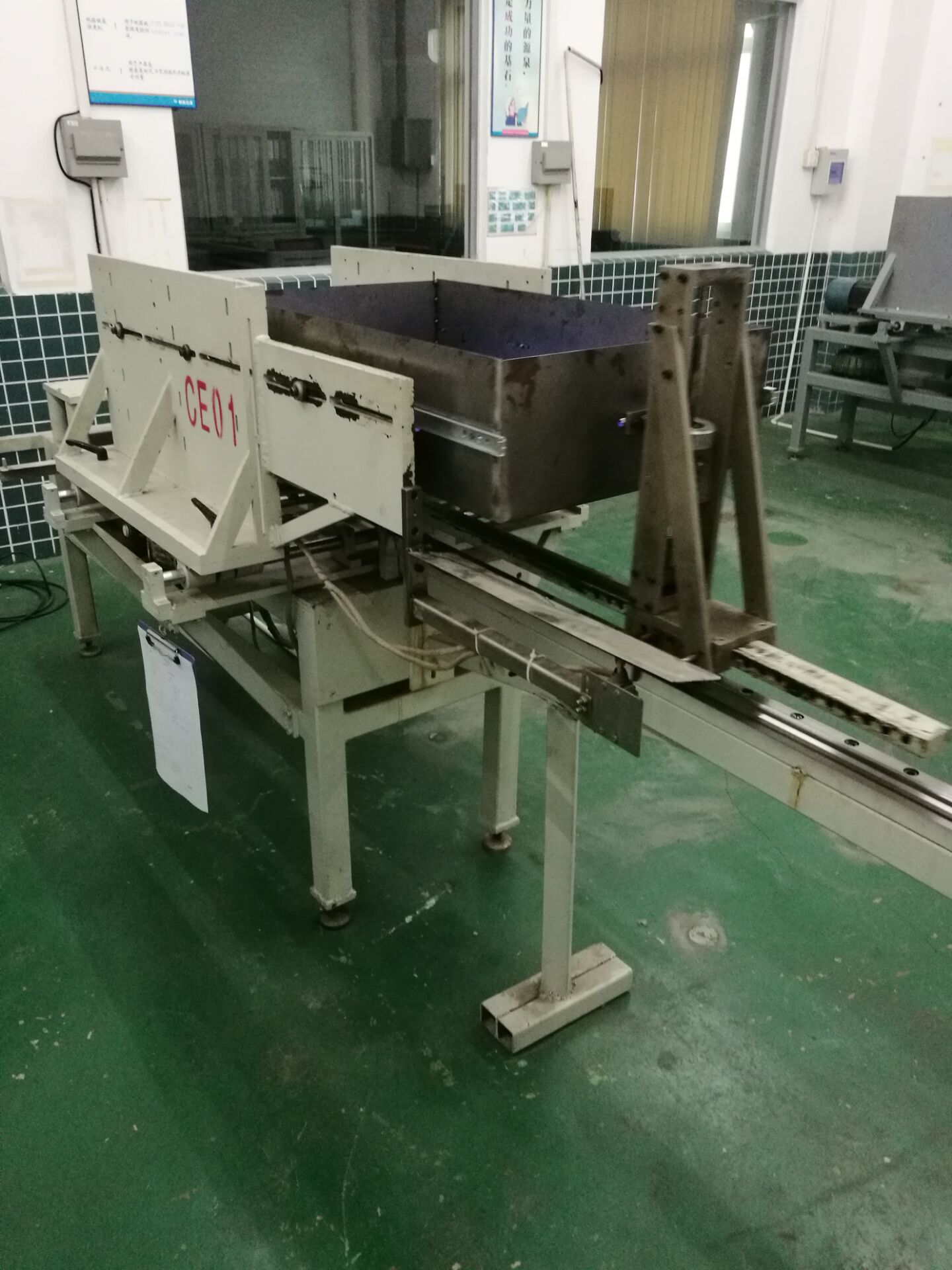

機械制造

特殊作業機械和機臺護欄的設計結構。 Saibo硬化伸縮滑軌的品質優良且價格具競爭力，同時提供了超出機械所需的超長使用壽命。

普遍應用

線性的設計和規格搭配伸縮滑軌的結構，應用于專用包裝機、精準置物系統、裝卸設備、機器人系統、穿梭車系統、自動化倉儲系統、自動上下料設備。

在此類工業應用中，可靠度和耐用性是關鍵要求。當與工廠自動化結合時，運動精度也至關重要。我們的高端產品系列標示的負載能力代表以變形量小于滑軌長度1%的條件下滑軌能承受之最大重量，這是一個比其他普遍測量滑軌負載能力還更高的標準。借此，我們的客戶總是依賴著Sliding Systems產品的耐用性及強度。

我們的產品系列還包括采用超高精度的軸承滾輪運行的導軌系統，配備自動調心之滑塊。

與您的工程團隊共事時，我們的設計團隊能夠提供全數組件。

家具與建筑

我們很榮幸能和來自不同領域的客戶共事各式各樣的專案。

同一天, 我們可能幫助客戶DIY自家游戲室內的電視柜抽屜, 下一刻我們可能在著手室內翻修的建案。我們有信心能夠為不同的設計項目找到合適的滑軌。

一般的家具設計可以采用 Thomas Regout 或 Fulterer 。而高端的建筑家具設計可以采用鋁合金滑軌, 像是 8027/8028 , 或T6級的 Professional系列.

如需設計游艇內部家具, 我們可以提供316L材質的不銹鋼滑軌。

軌道產業


從火車底部安裝的抽出式蓄電池箱, 到高頻率開關的火車門, 以及有逐年增長趨勢的座椅系統。
Sliding Systems都具備合適的產品套用。


蓄電池箱

應用在蓄電池箱的滑軌需要具備極端的強度, 滑軌組件必須同蓄電池箱為一體, 通過沖擊測試。

同時, 隨著火車朝著高速列車的趨勢發展, 蓄電池箱導軌必須被挑戰承受巨大的動態負載以符合標準。

蓄電池箱在長期使用過后也有可能容納易腐蝕的氣體, 因此小心的選擇規格和表面處理被視為重要的一環。

盡管火車的懸吊系統日新月異, 使用滾輪來抽出蓄電池的方式還是會受到震動和沖擊的影響而故障, 這讓抗沖擊滑軌成為最適合蓄電池箱的解決方案。

車門系統

運用在車門系統的滑軌必須能夠承受動態負載及符合沖擊測試標準。 同時, 滑軌必須運作穩定并具備在極高的使用頻率下鮮少需要維修。一般地鐵的車門在一小時內至少開關20次, 滑軌須能夠持續承受此頻率至到運輸系統壽命終結。

滑軌的鋼珠及珠軌必須經過硬化處理以承受如此高的使用頻率, 一方面也避免腐蝕問題。碳鋼滑軌也表現較高的耐用度, 在長時間使用下碳鋼滑軌比較不易像冷軋滑軌一樣產生永久變形。

座椅系統

隨著鐵路技術的日益進步, 火車上漸漸開始供應乘客可調整式的頭等/商務艙座椅。簡單, 耐用, 低維修頻率是座椅滑軌應用在軌道車輛的關鍵要素。

特殊車輛

我們的工業滑軌范圍涵蓋各類的特殊車輛運用, 可能是車內的輕型置物抽屜或屏幕滑移, 也可能是需要承載超過一千公斤的廣告宣傳車車體延展。

連續30年每天都著手這個領域, 我們能夠精確的為客戶判斷最合適的方案。

Sliding Systems是多個全球知名的指標特種車輛制造商認可的特種車滑軌供貨商。

具備高彈性的制造設備, 我們可以配合廣泛的車輛設計案。碳鋼滑軌能夠勝任包含震動和沖擊的車輛應用。若是有輕量化及抗腐蝕的需求, 我們也有高強度鋁合金滑軌能夠配合(載重達到330kg)。

同時, 在戶外環境也能應用海軍級316L不銹鋼滑軌以確保功能永續性。

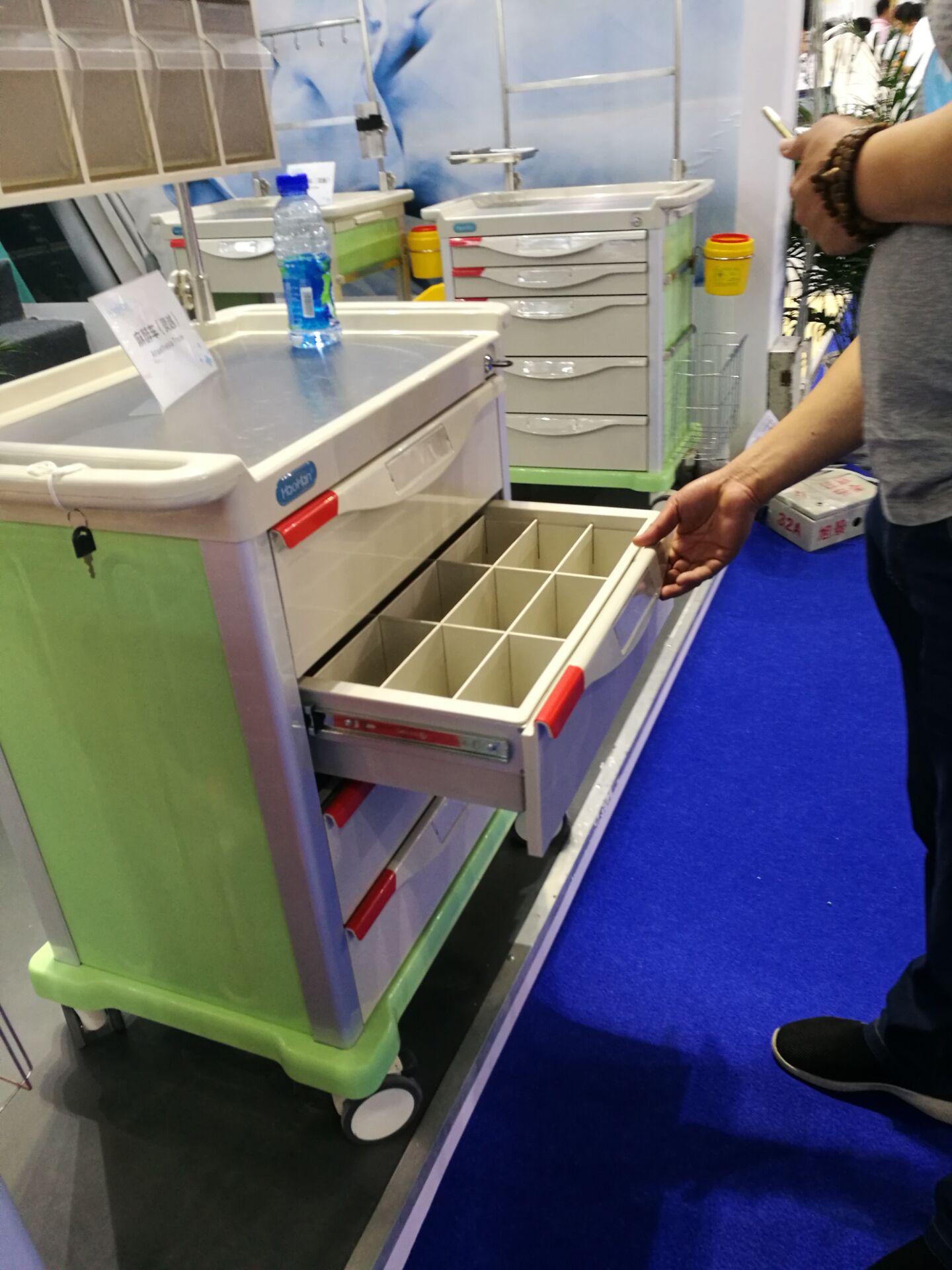

救護車輛

此類車輛需要收納救護器材并讓醫護人員快速取得器材, 合適的選擇伸縮滑軌可以大幅提升救援效率。

醫護人員安全及操作安全性至關重要。選擇正確的滑軌打造車內抽屜系統可以保障以上兩個要素。
