4080.TDB43LK 雙向

4080.TDB43LK 雙向延展 (1657-2363N 徑向負載/支) 硬化滑軌

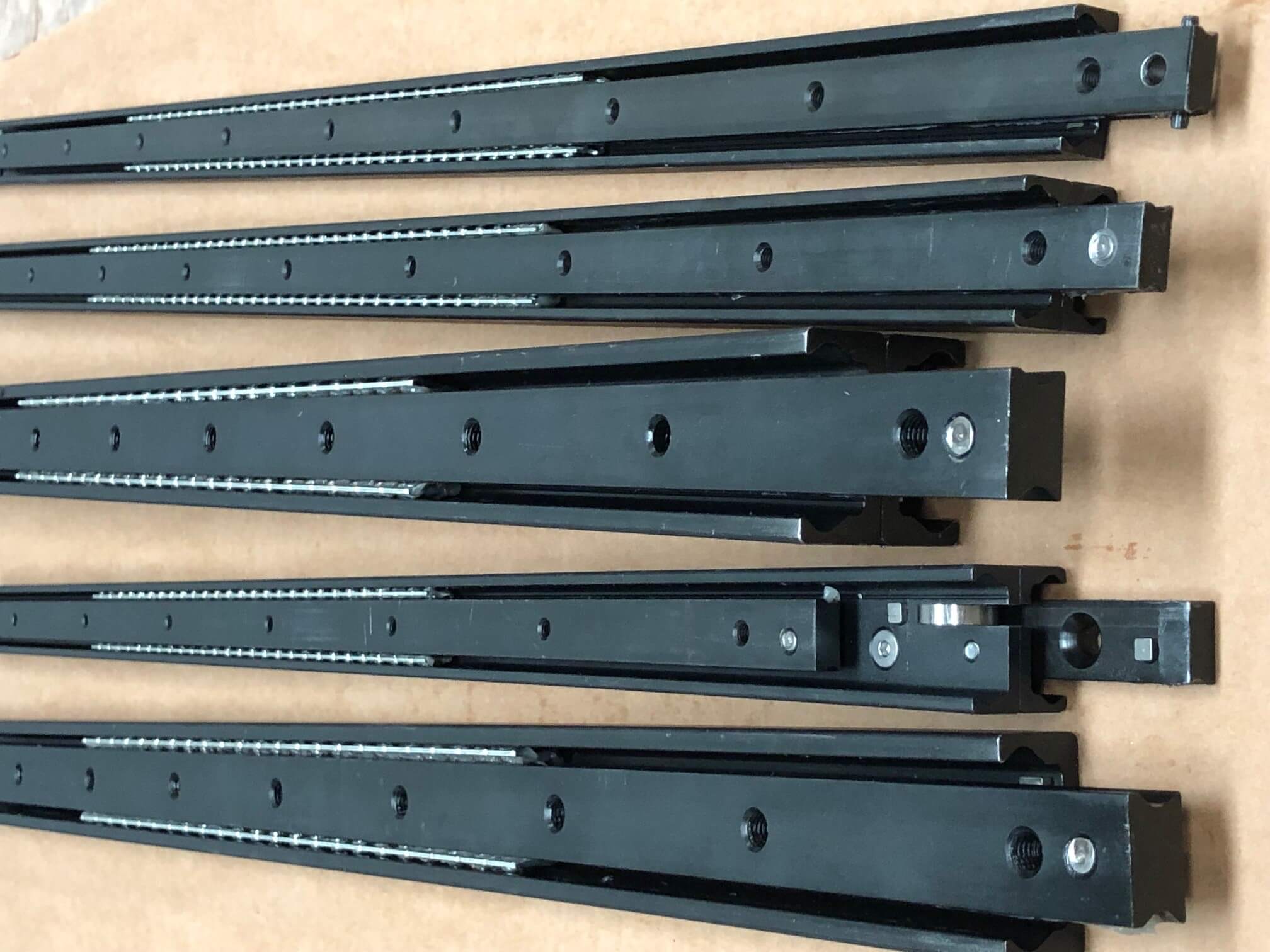

Saibo TDB系列 (全行程伸縮滑軌) 是由兩支TPE滑軌背對背結合而成的雙T型結構，使得此滑軌的行程等于閉合長度。

基于其組裝結構，此滑軌具有很高的負載能力及出色的剛性，同時也具備滑軌結構按順序雙向滑移的能力?；壴陂]合時被固定在適當位置并在需要雙向滑移時被釋放開，該滑軌專為自動揀物設備及倉儲運輸而設計。由于滾道經過感應淬火硬化處里，此滑軌的磨擦系數相當?shù)?。另因鋼珠與滑軌呈四點接觸，運行速度可達0.8m/s。

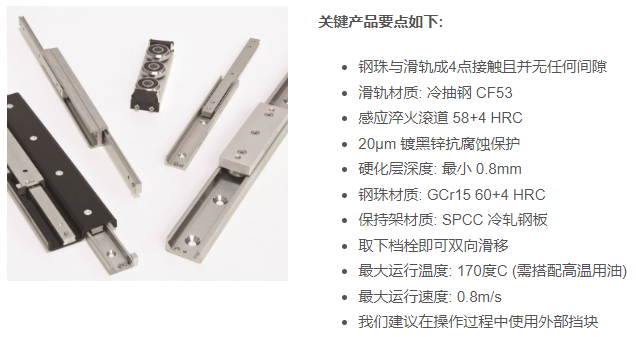

Saibo系列的所有鋼珠滾道均經過感應淬火處理達到58+4 HRC的硬度，相似于鋼珠之硬度。具備相當小的滑動阻力，并增加了縱向加速度。除了感應淬火的鋼珠滾道以外，滑軌本身受到20μm的黑鋅鍍層保護，符合RoHS和Reach的規范要求。全數制造過程根據ISO9001:2015控制。

規格細節

安裝間隙: 44mm
高度: 43mm
閉合長度: 530-690mm
延展長度: 541-711mm
最大載重: 1657-2363N per slide
滑軌節數: 3
延展程度: Bidirectional extension
材質: Hardened Steel
抗震動性: 10

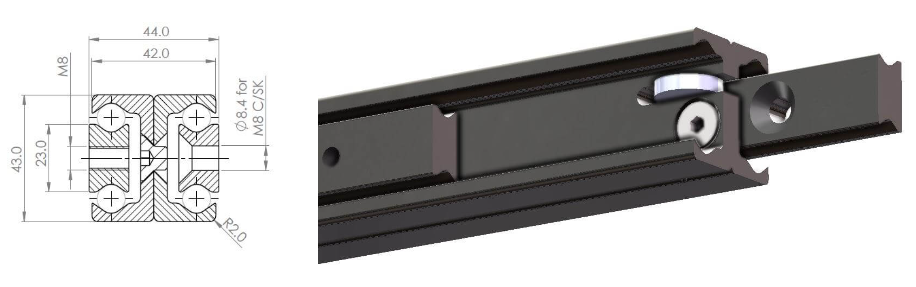

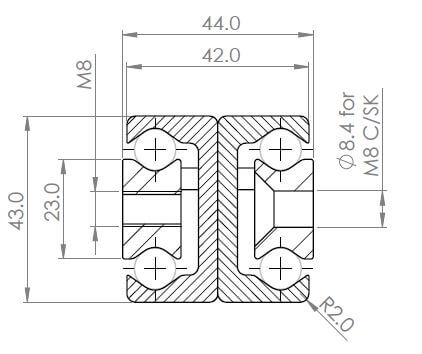

規格圖

適合應用于:

  • 機械制造 - 專用包裝機、精準置物系統、裝卸設備、機器人系統、穿梭車系統、自動化倉儲系統、自動上下料設備
  • 座椅系統 – 電動殘障坡道、座椅延伸裝置
  • 物流 – 貨柜延展、重型擴展系統、自動倉庫穿梭車、自動上下料設備
  • 交通運輸 – 車門系統、電池收納、滑動天窗


Saibo TDB系列 (全行程伸縮滑軌) 是由兩支TPE滑軌背對背結合而成的雙T型結構，使得此滑軌的行程等于閉合長度。

基于其組裝結構，此滑軌具有很高的負載能力及出色的剛性，同時也具備滑軌結構按順序雙向滑移的能力?；壴陂]合時被固定在適當位置并在需要雙向滑移時被釋放開，該滑軌專為自動揀物設備及倉儲運輸而設計。由于滾道經過感應淬火硬化處里，此滑軌的磨擦系數相當?shù)?。另因鋼珠與滑軌呈四點接觸，運行速度可達0.8m/s。

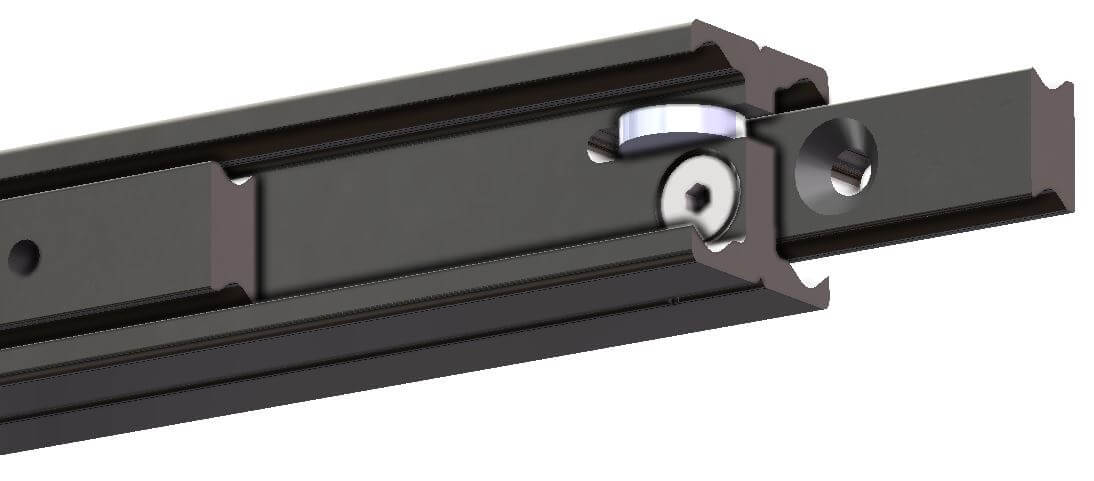

此滑軌的標準安裝孔是其中一側為螺紋孔，另一側為錐形孔。

其他安裝孔選項也能提供。另請詳見下方"各尺寸負載"標簽或與我們的工程師討論您的需求。

Saibo系列的所有鋼珠滾道均經過感應淬火處理達到58+4 HRC的硬度，相似于鋼珠之硬度。具備相當小的滑動阻力，并增加了縱向加速度。除了感應淬火的鋼珠滾道以外，滑軌本身受到20μm的黑鋅鍍層保護，符合RoHS和Reach的規范要求。全數制造過程根據ISO9001:2015控制。


Saibo伸縮滑軌的負載能力是以單根滑軌的徑向軸額定載重訂定，單位為牛頓。數據乘以兩倍即是一對滑軌的載重能力。請允許4周的交期，滑軌是以單支計價和出售。請聯系我們以取得批量折扣價。

CAD - (610.step file)

產品編號

閉合長度 (mm)

延展長度 (mm)

最大載重 (N)

4080.TDB43LK.530530mm541mm1657N
4080.TDB43LK.610610mm641mm1849N
4080.TDB43LK.690690mm711mm2363N

下載權限

您必須注冊或登入以下載CAD及其他技術資料。

滑動系統

Saibo硬化伸縮滑軌適合應用于交通運輸領域，我們已經正在供應的應用包括車門系統、電池收納、天窗系統。

如需得知我們?nèi)绾问褂肧aibo滑軌結和座椅系統請與我們聯系 info@gsfslides.com

滑動系統

Saibo硬化伸縮滑軌適合應用于所有產業的座椅系統，包括電動殘障坡道、座椅延伸裝置...等等。

如需得知我們?nèi)绾问褂肧aibo滑軌結和座椅系統請與我們聯系 info@gsfslides.com

物流

Saibo硬化伸縮滑軌是物流系統的理想選擇，可應用于貨柜延展、重型擴展系統、自動倉庫穿梭車、自動上下料設備。

如需了解我們?nèi)绾文軒椭鷳?yīng)用Saibo硬化伸縮滑軌在物流領域，請聯系我們 info@gsfslides.com

機械制造

特殊作業機械和機臺護欄的設計結構。 Saibo硬化伸縮滑軌的品質優良且價格具競爭力，同時提供了超出機械所需的超長使用壽命。

普遍應用

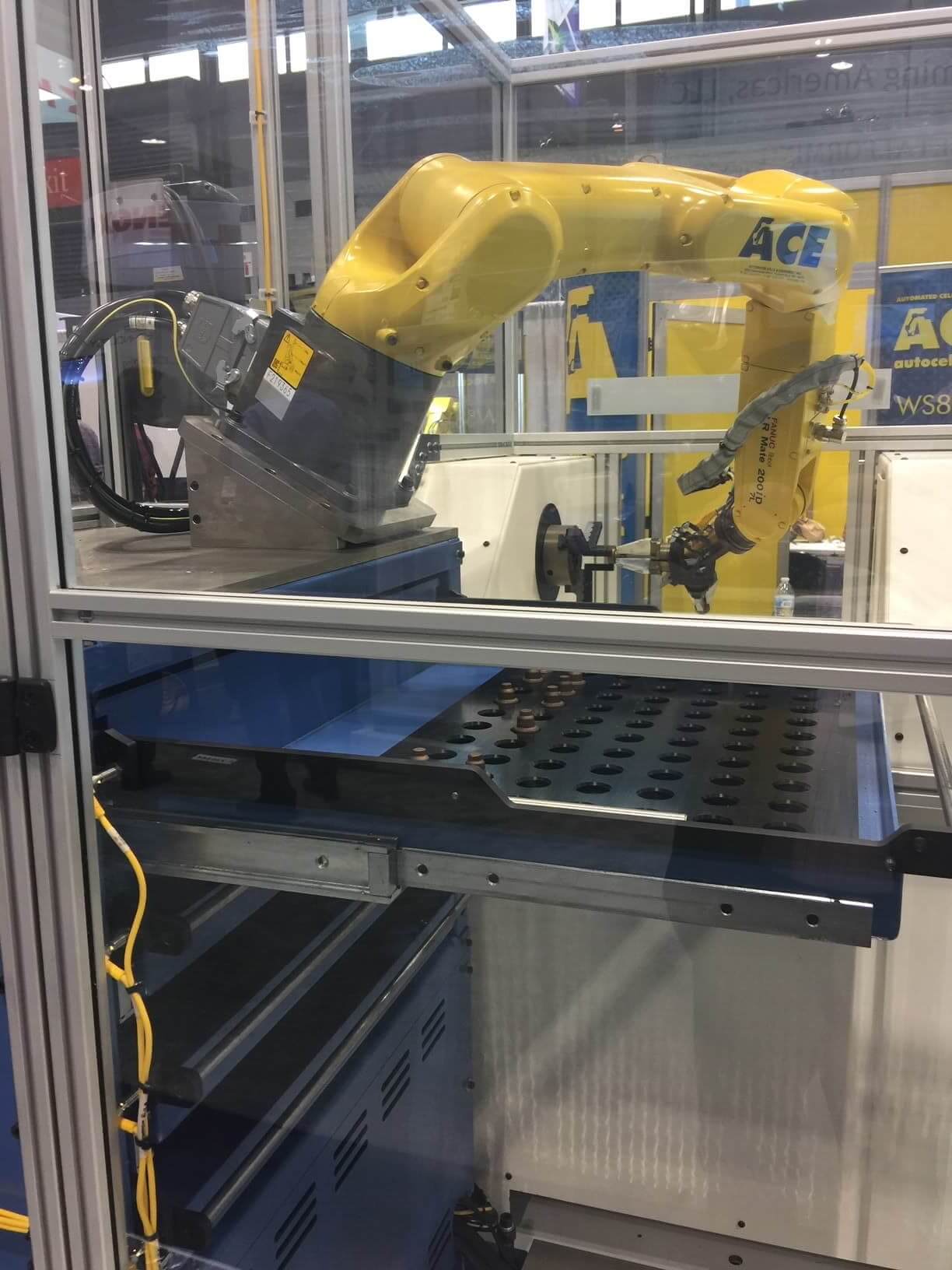

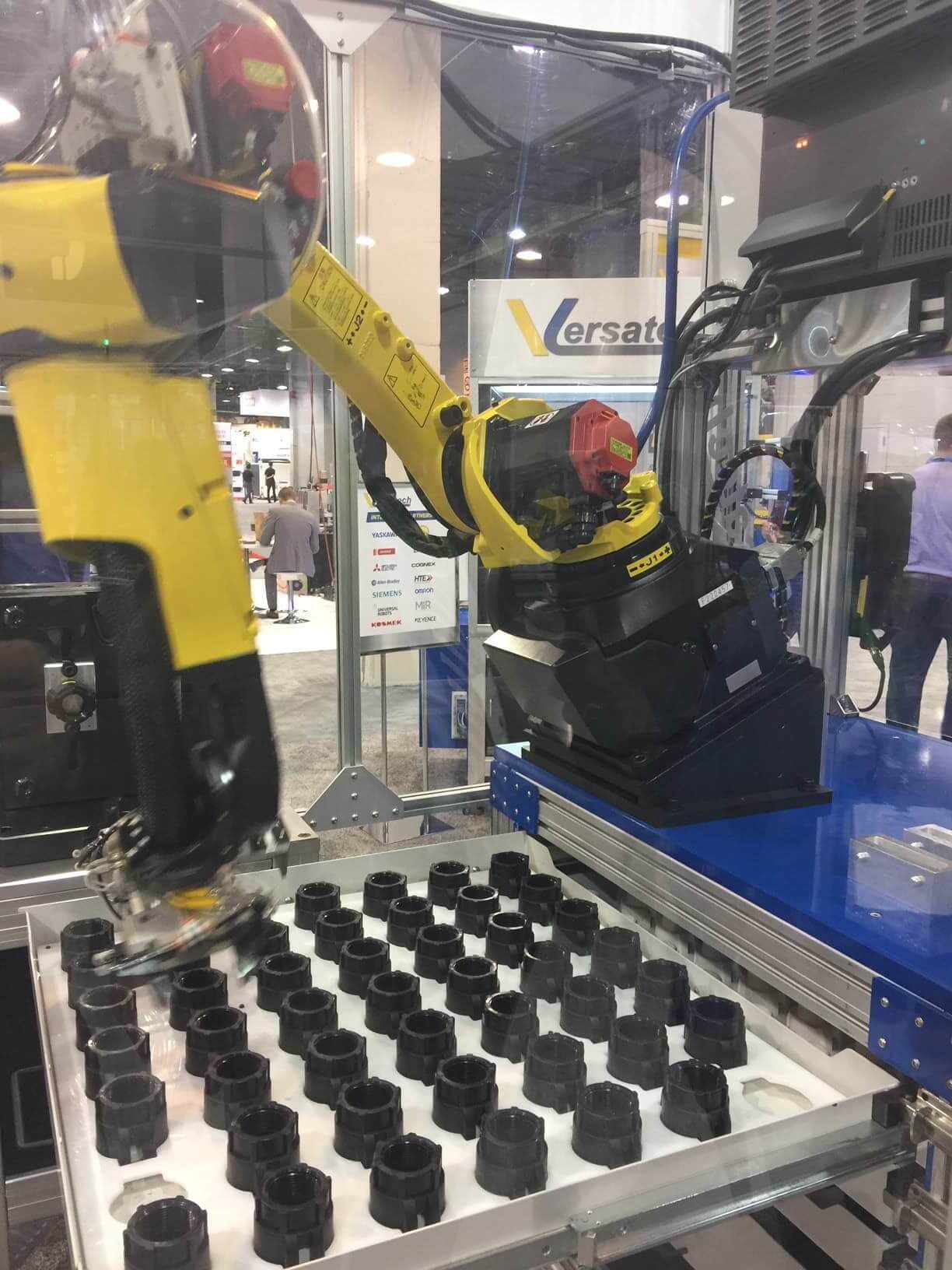

線性的設計和規格搭配伸縮滑軌的結構，應用于專用包裝機、精準置物系統、裝卸設備、機器人系統、穿梭車系統、自動化倉儲系統、自動上下料設備。

在此類工業應用中，可靠度和耐用性是關鍵要求。當與工廠自動化結合時，運動精度也至關重要。我們的高端產品系列標示的負載能力代表以變形量小于滑軌長度1%的條件下滑軌能承受之最大重量，這是一個比其他普遍測量滑軌負載能力還更高的標準。借此，我們的客戶總是依賴著Sliding Systems產品的耐用性及強度。

我們的產品系列還包括采用超高精度的軸承滾輪運行的導軌系統，配備自動調心之滑塊。

與您的工程團隊共事時，我們的設計團隊能夠提供全數組件。
